Ремонт холодильника INDESIT PBAA 437 схема.

  Хороший, красивый, вместительный и
современный холодильник с автоматическим оттаиванием No Frost
    INDESIT PBAA 347 F
 Пользователь жалуется на то, что он прекрасно работает всего лишь около недели. После чего в морозильной камере (далее "МК") накапливается лед (шуба на испарителе) и температура в обоих отделениях начинает расти, что неприемлемо.

Понятное дело, что скорее всего, проблема в неисправной системе No Frost .








Как исправить эту проблему? Сервис-
мануал для данного прибора не нашел, даже схемы от него нет.

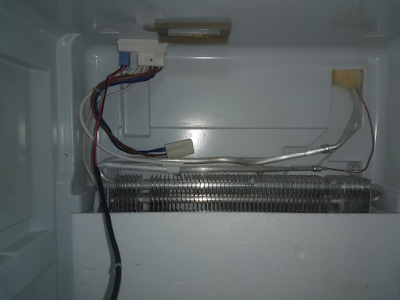

Для начала (на выключеном из электросети холодильнике, при комнатной температуре) откручиваю саморезы и снимаю пластиковую крышку, закрывающую испаритель холодильника, находящийся в МК, и осматриваю его электро-обвес контрольно измерительных примочек и автоматики, состоящий из:

  1. вентилятора
  2. тэна оттайки
  3. термостата-предохранителя (4-проводный)
  4. терморезистора (датчик t)

Беру мультиметр обычный. Включаю режим измерения сопротивления, отключаю разъемы трех вышеперечисленых компонентов и начинаю измерять их сопротивление.

  1. 24,3 кОм (красный и черный провод)
  2. 306 Ом (белые провода)
  3. 0 Ом - термопредохранитель (между голубыми) и бесконечность - термостат (между коричневыми, должен замкнутся приблизительно при -10 С)
  4.  не отключается (провод целым уходит под обшивку) помечен зеленой точкой.

Подключаю все обратно.


С задней стороны ХК. Вижу компрессор и


электронную плату управления.


Сюда приходят все провода от датчиков и других элементов холодильника.


Теперь измеряю сопротивление с этих разьемов и начинаю понимать, что куда подключено. Нас интересуют провода уходящие на ТЭН оттайки. На фото это два толстых красных провода. Прибор показывает между ними бесконечность, так как термостат оттайки находится в разомкнутом состоянии.
После этого включаю холодильник и жду когда он наберет отрицательную температуру в МК, для того, что бы сработал термостат оттайки.
В МК уже -18, а термостат так и не сработал. Вывод: термостат оттайки неисправен.


Обрезаю провода на этот прибор и вместо него подключаю новый термостат включенный последовательно с термопредохранителем (у меня нашелся новый 3-проводный).
Желтый - коричневый - термопредохранитель, коричневый - синий - термостат замыкающийся при -7 С, размыкающийся при +10 С.
При этом оставил родной термопредохранитель на месте.

Теперь в схеме два термопредохранителя (на всякий пожарный) и исправный термостат оттайки.

Скрутки спаял и заизолировал в термоусадку.

Теперь все работает нормально.
