Восстановить умягчитель воды Judomat JM200Z с повысительным насосом lowara sv 4 09 f

Judomat JM200Z
Judomat JM200Z


Установка умягчения горячей воды JUDO типа
JM - 200 Z

Одноколонный прибор для умягчения воды не содержащей железа и марганца, температура воды до 70 °C. Прибор выполнен из нержавеющей стали, заполнены ионообменной смолой, пищевого качества. Центральный регулировочный клапан для автоматической регенерации с управлением по времени, бак приготовления и хранения соляного раствора с крышкой, выполненный из пластика, питание 230 В/50 Гц

Перед ним прикручен повысительный насос
lowara sv 4 09 f


частотник HYDROVAR
частотник HYDROVAR
 Сломался насос. Чем бы заменить?


lowara sv 4 09 f

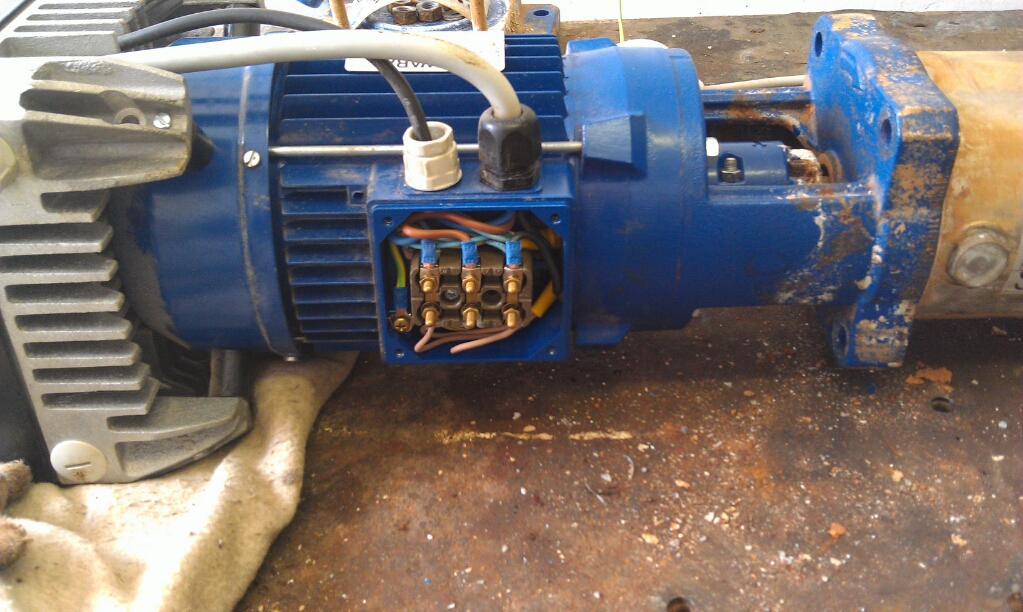

насос lowara sv 4 09 f

частотник HYDROVAR
частотник HYDROVAR
насос lowara sv 4 09 f

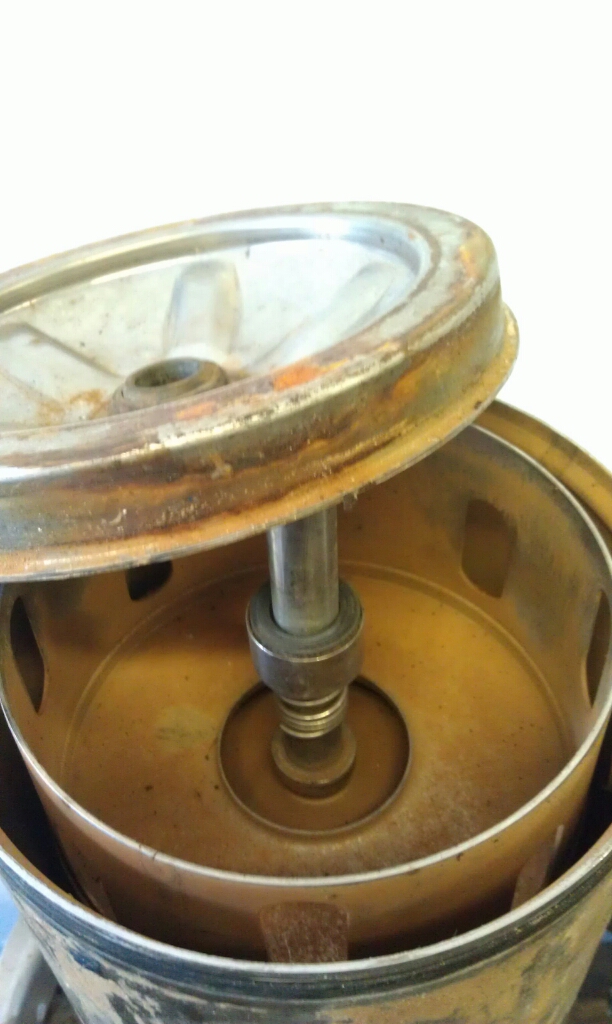

насос lowara sv 4 09 f торцевое уплотнение (сальник)
насос lowara sv 4 09 f торцевое уплотнение (сальник)
Замену подобрали в Аква-плюс. Теперь он зовется  5SV09 F015 T/D. Цена около 30000 р
http://cck.ru/files/romain_upload/lowara/f1.pdf

В итоге насос сделали в ВТ инжиниринг. Поменяли на SPERONI SPR 5-9. за 25т.

SPERONI SPR 5-9


Теперь давление в норме. Осталось дело за умягчителем. Вот его фото.
Данные по качеству воды перед фильтром:

Жесткость        5,5 мг экв/л
Щелочность      6,0 мг экв/л
Хлориды           2,0 мг/л
PH                   6,5 мг/л
Стабильность   0,05
Цветность       > 45

Железо            0,0 мг/л









http://www.judo.eu/judo/RU/Produktinfos/Produktuebersicht/Enthaert_Entnitr/JUDOMAT/JUDOMAT_60-200_Z-HW.php
