Электрическая схема принципиальная Regent 660 - 1060. Ремонт усилителя Vermona Regent 1060

Усилитель Vermona Regent 1060 используется в качестве PA в репетиционной ДК.

 Не работал микшер. Усилитель мощности в норме.
Не было питания на предварительный усилитель 25V
Заменил транзистор в блоке усилителя мощности T517 (по прибору он был исправен, ни пробоя ни обрыва)  Заработал.




Заменил транзистор T517











Электрическая схема принципиальная Vermona Regent 1000
Это кусок схемы от Regent 1000 От 1060 не нашел
Электрическая схема принципиальная Vermona Regent 660 - 1060
Электрическая схема принципиальная Vermona Regent 660  - 1060

Электрическая схема принципиальная Vermona Regent 660 - 1060
Электрическая схема принципиальная Vermona Regent 660  - 1060


Электрическая схема принципиальная Vermona Regent 660 - 1060
Электрическая схема принципиальная Vermona Regent 660  - 1060



Динамик акусической системы Вермона
Динамик акусической системы Вермона
При разборке АС внутри был обнаружен отвалившийся резистор фильтра НЧ-ВЧ
Отвалились жесткие ножки от вибрации. Зачищен и припаян гибкими проводами.

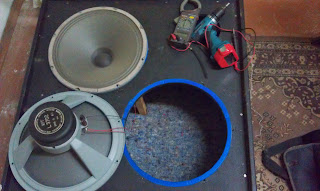

Разборка акусической системы Вермона
Разборка акусической системы Вермона
