Холодильник Toshiba GR-M64RDA не работает, схема

Toshiba GR-M64RDA схема


Остановился после скачка напряжения и пустил шептуна...


Toshiba GR-M64RDA варистор
Варистор трехногий взорвался. Конденсатор в БП 68mf * 400v опух и вытек. Ёмкость уменьшилась до 5mf
Change

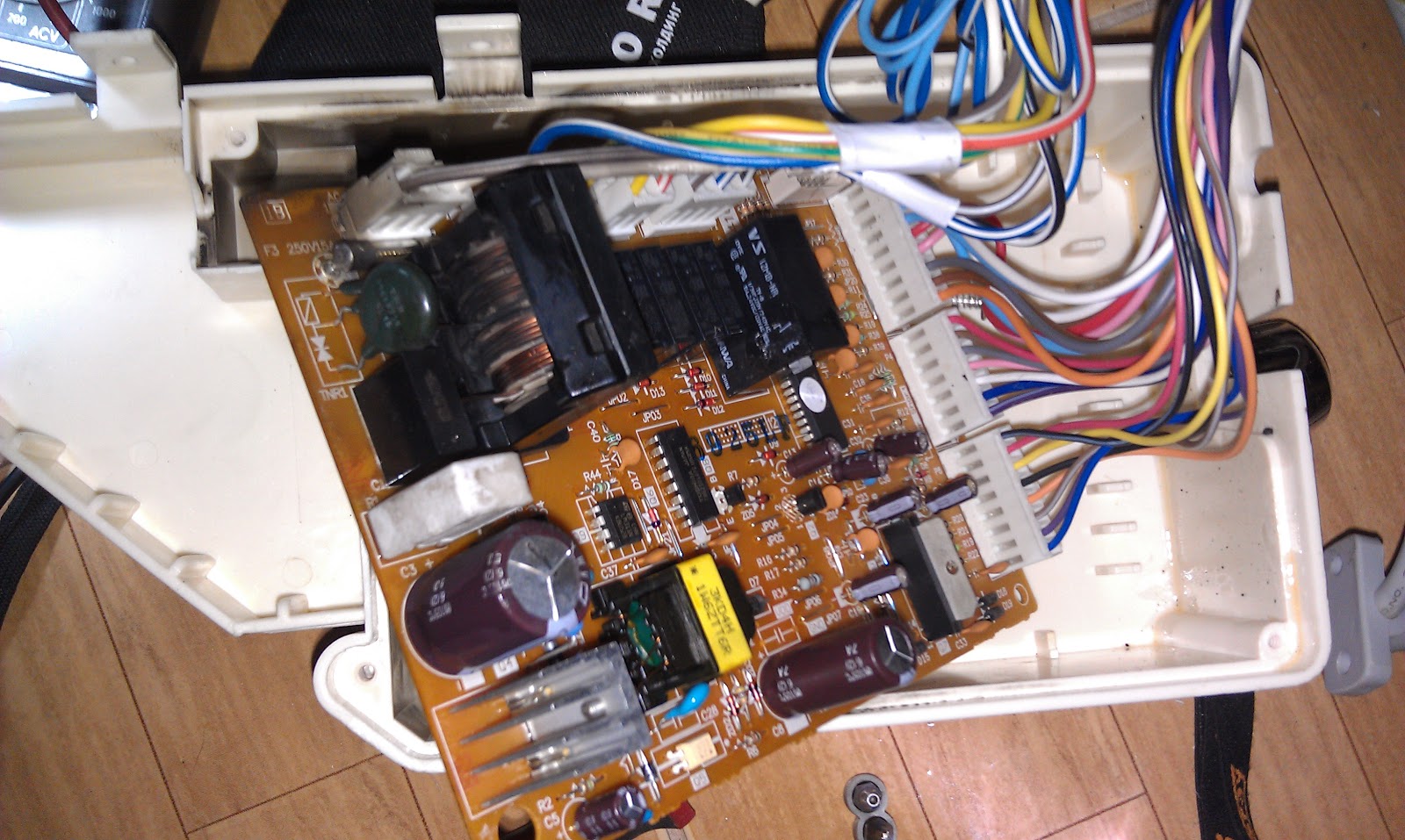

Toshiba GR-M64RDA ЭБУ
Предохранители один на 15А и один на 3А целы. По ходу самые надежные элементы схемы, в условиях Российских электросетей средней полосы...

Toshiba GR-M64RDA компрессор
