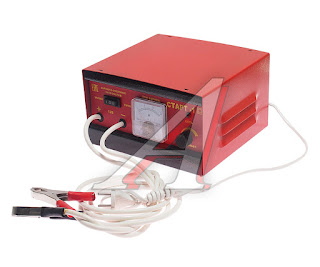

Зарядное пусковое устройство Старт-1 электрическая схема.
Поступил в ремонт ЗПУ Старт-1. Схему не найти. Перерисовал собственноручно. Пробит один из трех диодный мостов KBPC5010, так же BR1010, в обрыве подстроечный резистор амперметра на 220 Ом, в амперметре MC-60P сгорел балластный резистор на 2,4 Ом. Восстановлен. Электрическая схема принципиальная ЗПУ Старт-1 Переменный резистор (регулятор, квадратик со стрелочкой) 450 кОм. Параллельно ему постоянный резистор на 500 кОм.
